Порядок разборки принтера Epson Stylus Photo R220
для  полной очистки от пыли, грязи, тараканов, остатков краски и промывки памперса.

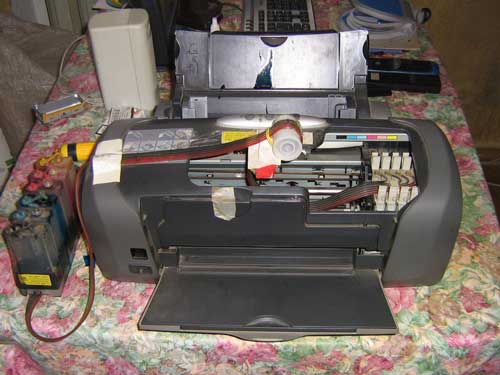

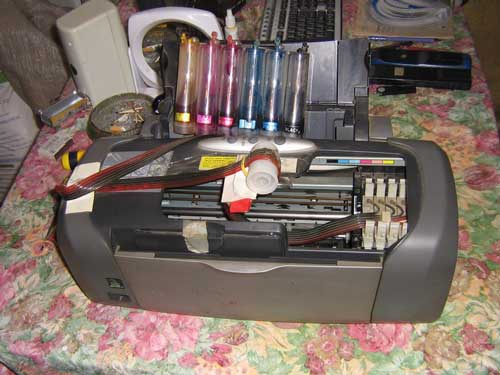

Вот, где-то так выглядит принтер при поступлении в СЦ.



Вынимаем картриджи или, как в нашем случае, отсоединяем СНПЧ.

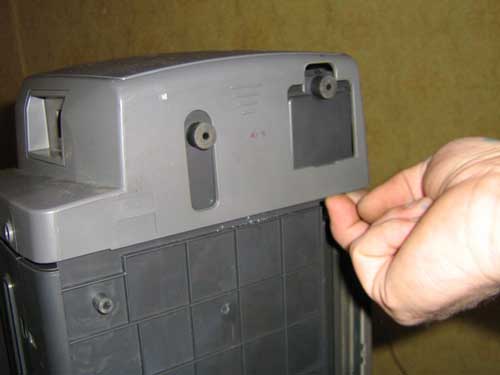

С задней стороны по обе стороны лотка подачи бумаги отщелкиваем фиксаторы.

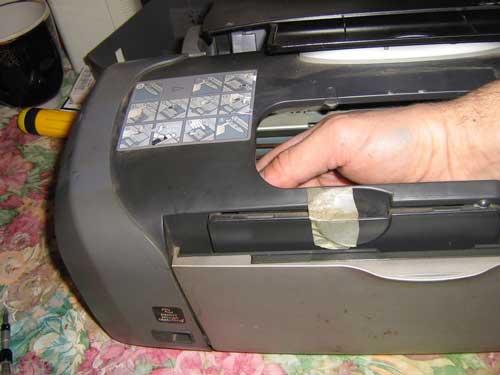

Отгибаем боковые панели снизу.

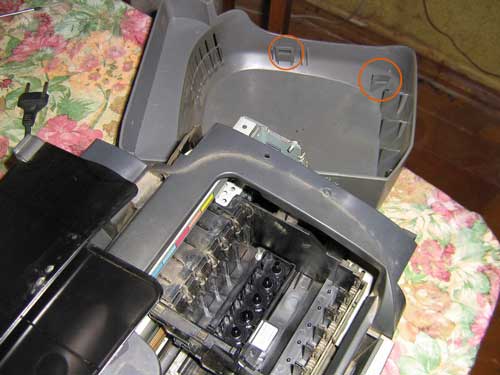

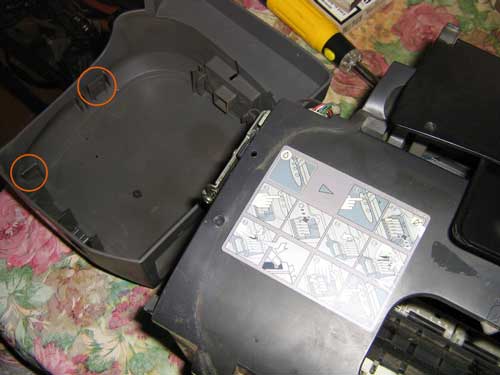

Обе боковые панели имеют по две защелки внутри. Они практически не видны, и о их существовании стало ясно после получасовых махинаций пальцами внутри принтера.



Вот они. Снимаются отгибанием наружу.

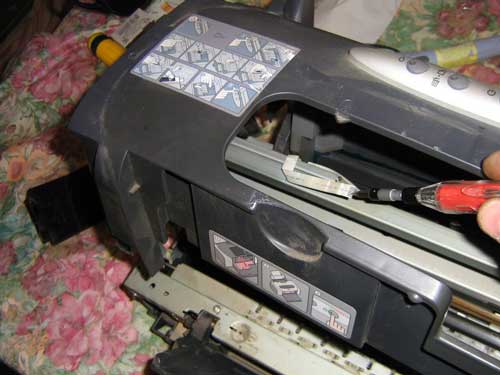

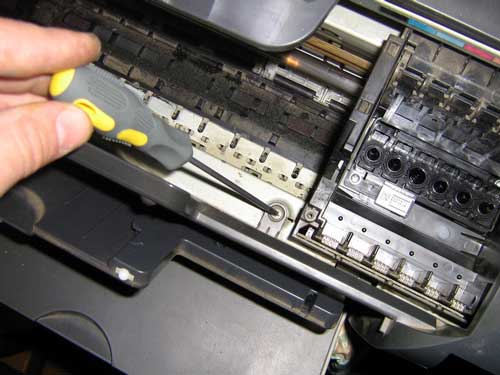

Откручиваем болт крепления возле посадочного места головки. Этот болт хорошо виден, но почему-то его никто не замечает, и в итоге, крепление ломается. (Легко клеится дихлорэтаном )

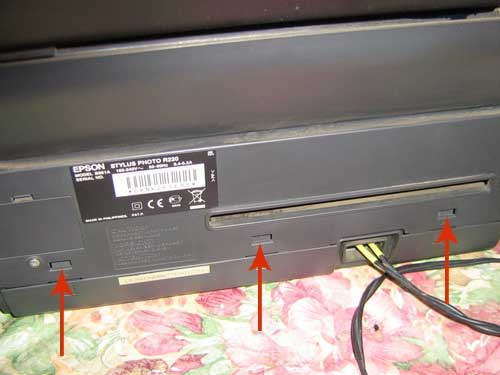

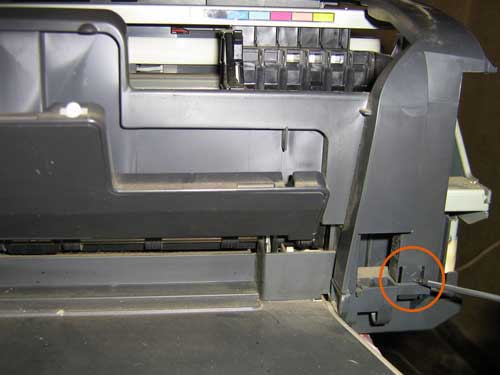

Отщелкиваем 3 фиксатора сзади снизу.

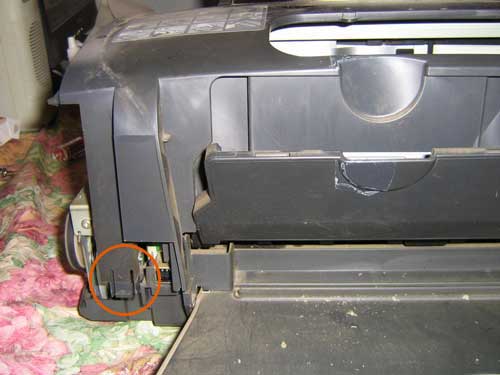

Дальше по одному фиксатору спереди снизу по бокам.





Снимаем лоток подачи бумаги.



Снимаем корпус. От панели управления сам отсоединится шлейф. Не пугаемся – с ним все в порядке. При сборке его легко установить – панель управления снимается изнутри отгибанием 2-х защелок.

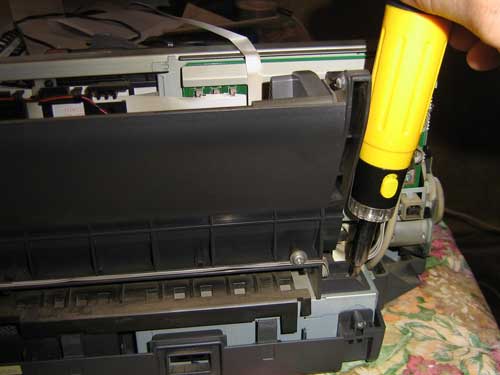

Начинаем раскручивание крепежных болтов.

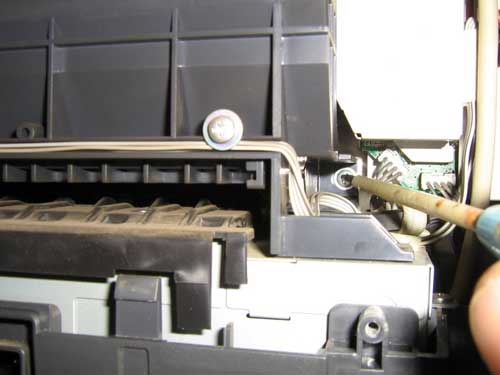

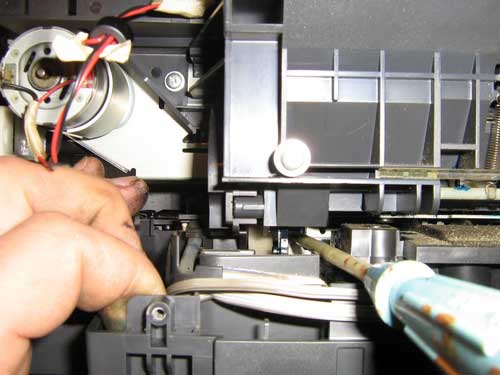

Слегка откручиваем саморезы, фиксирующие провода. Вынимаем провода из пазов.

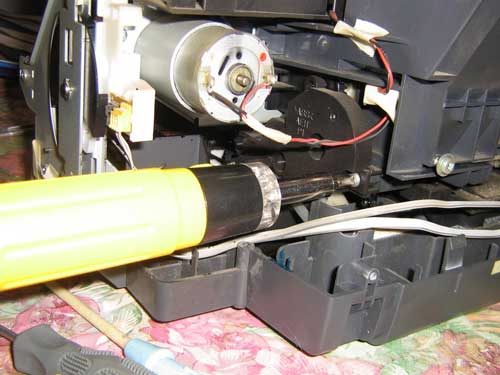

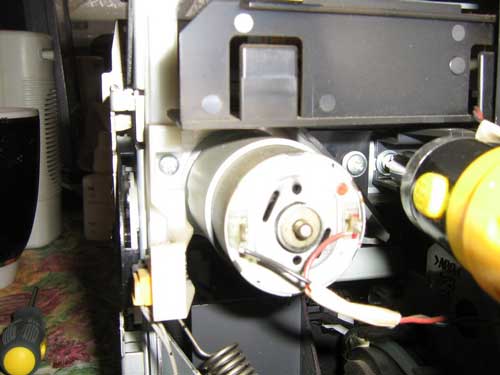

Продолжаем раскручивать.





Отсоединяем основной лоток подачи бумаги. Снимаем блок с роликами отгибанием защелок по бокам.

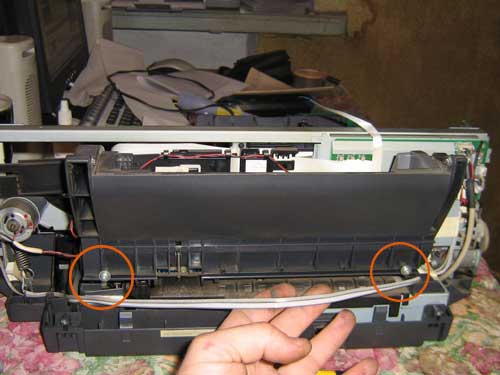

Откручиваем 3 самореза (точнее 2 самореза и 1 болт).



Снимаем защитный кожух.



Продолжаем раскручивать…

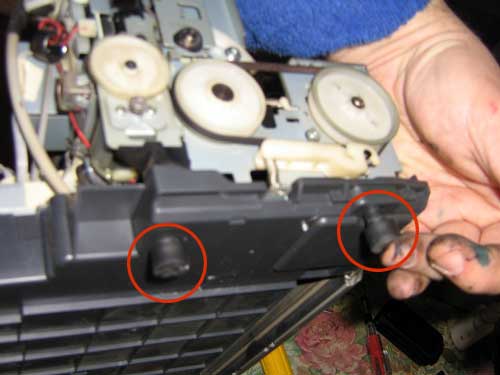

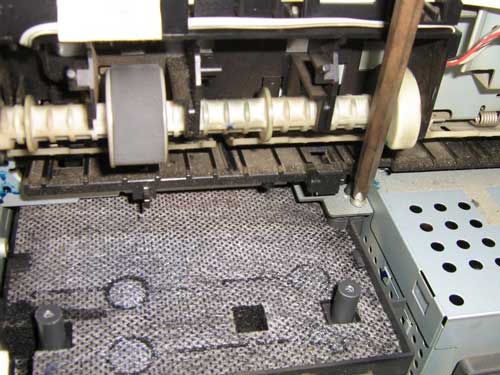

2 резиновых ножки – это фиксаторы. Снимаем их (не боимся приложить усилия).

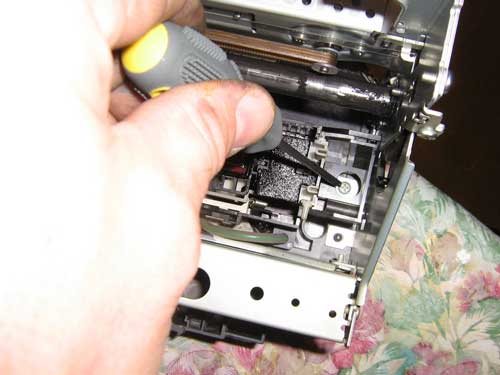

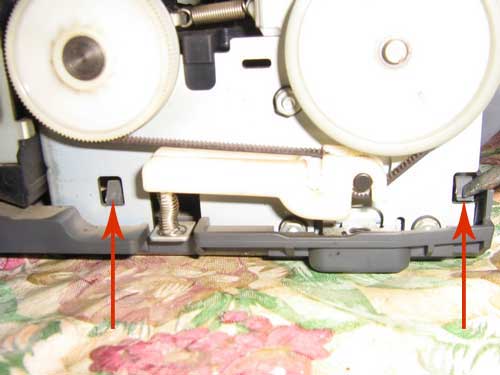

Отщелкиваем фиксаторы под шестернями.

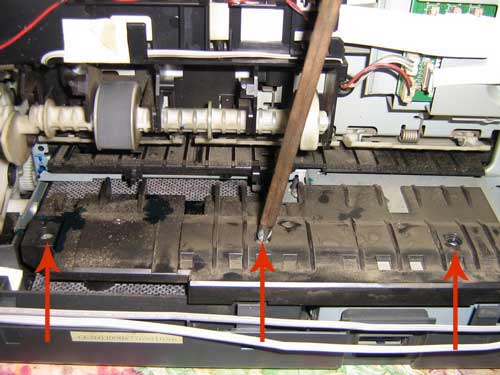

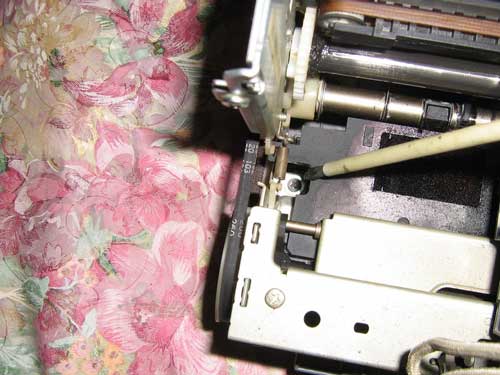

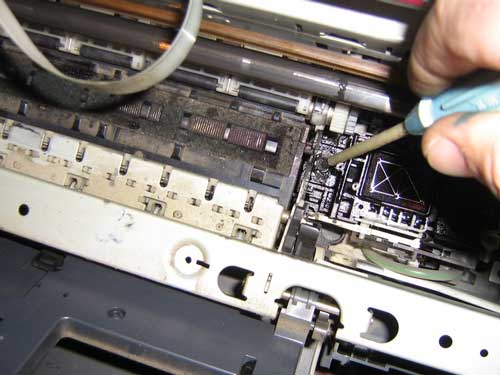

Последние саморезы…

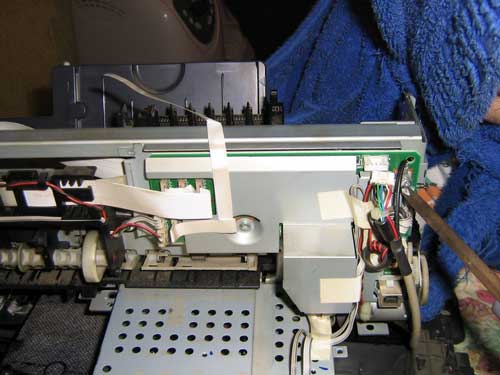

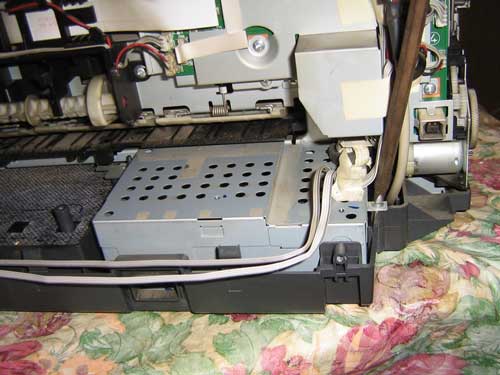

Может понадобиться отсоединить кабель. Откручиваем массу.

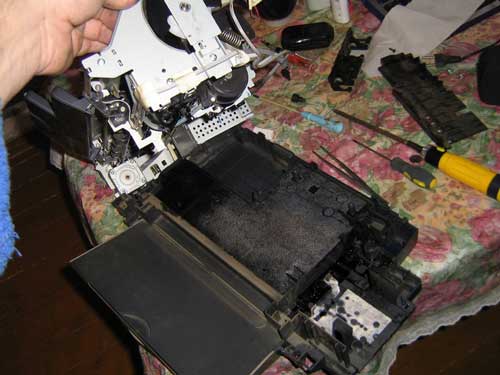

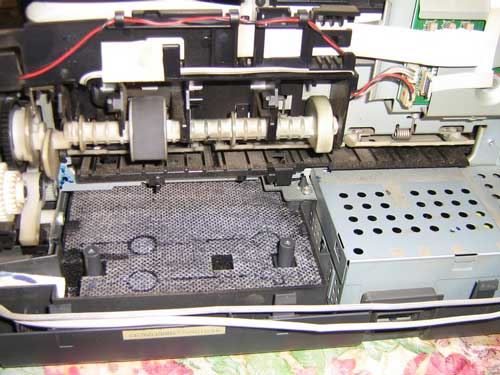

Отсоединяем поддон с памперсом.

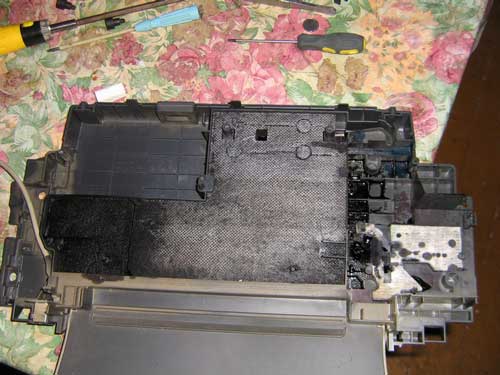

Памперс готов к водным процедурам.



Памперс и поддон хорошо промыть и просушить. Собираем в обратном порядке.

Удачи всем!

Рекомендации – мойте памперс в резиновых перчатках, иначе несколько дней будете ходить с черными руками.
